1.简介

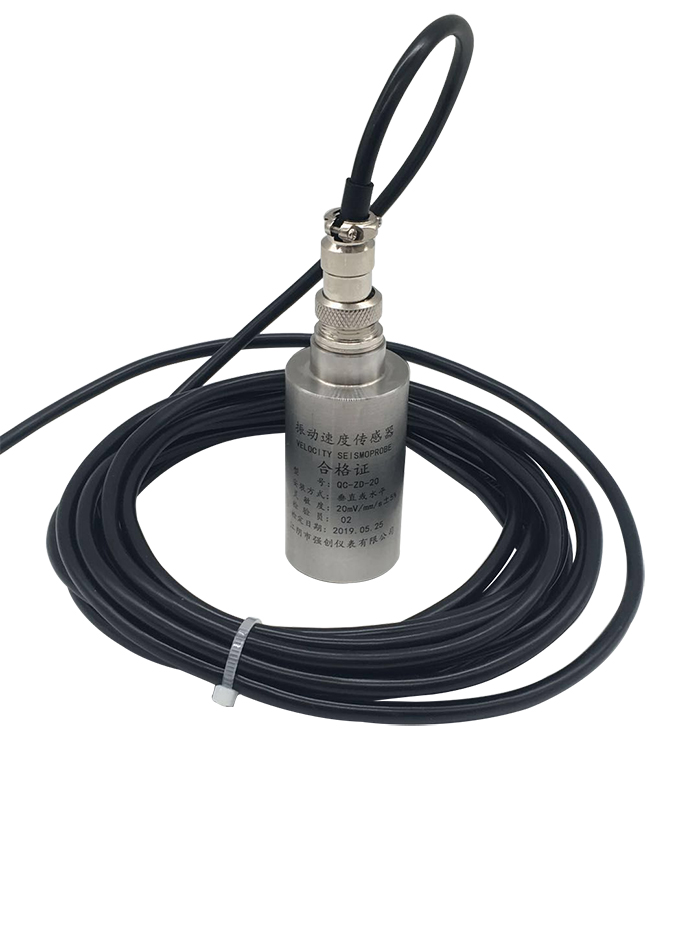

　　HG-ZD-20型振动速度传感器主要安装在各种旋转机械装置的轴承盖上(如汽轮机、压缩机、风机和泵等)。它是由运动线圈切割磁力线而输出电压的电 磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。

　　2.技术参数

　　2.1 灵 敏 度: 20mv/mm/s *

　　28mv/mm/s

　　30mv/mm/s

　　50mv/mm/s (可 选)

　　2.2 频率响应: 10 ～ 1000 Hz *

　　2.3 自振频率：10Hz ( 10 ～ 1000 Hz )

　　2.4 测量误差：10-100HZ 误差3%

　　100—300HZ误差2%

　　300-1000HZ 误差5%

　　2.4 可测振幅：≤2mm(P — P)

　　2.5 最大加速度：10g

　　2.6 测量方向：垂直 水平 通用*

　　2.7使用环境：温 度 -40℃～100℃ (200℃特殊定做 * ) 相对湿度 ≤90%

　　2.8 外形尺寸：φ30×65mm

　　2.9 重 量: 约300g

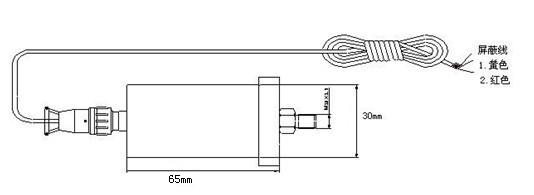

　　图一. 外 形 图

　　3.安 装

　　3.1 安装位置：垂直或者水平安装于被测振动点上，以变送器底部M8×1.5螺钉磁座吸附在被测壳体上，然后将传感器拧在上面拧紧即可。

　　3.2 安装尺寸及规范：参看图三(速度传感器的安装及防护)，若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。

　　3.3 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3、4的数字。考虑到接线牢固可靠，将“1、2”和“3、4”分别短接并用。“1、2”作为传感器讯号输出的A端，“3、4”作为B端，与其他设备连接时，A、B端可互换，不用区分。连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端接地。传感器的安装本厂配用M10的固定螺钉。对传感器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理

　　横向传感器挡板示意图　　

　　(1)防止漏水漏气档板示意图

　　(1)磁场屏蔽罩示意图(或防护罩)

　　注意事项：传感器应防止剧烈碰幢和敲打。
