概述

振动保护装置主要用于对转速600～60000转/分旋转机械的振动烈度进行长期监测，与SK系列磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当振动值超限时，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全可靠运行。

功能说明

l 实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
l 面板按键可调整量程值，无需电位器调整，方便现场调试
l 一分钟不按操作键，可自行回到运行状态
l 报警延时调整范围1~60秒，以防止现场干扰引起误报警
l （长按◄键）振动烈度和振动幅度自由切换。

技术指标

l 频率范围：10~300Hz
l 量    程：0~50.0mm/s 0~500um
l 准 确 度：±1%（满量程）
l 电流输出： 4~20mA
l 开关量输出：DC 30V / 5A或AC250V／5A（常开）
l 报警设定：满量程内任意设定
l 环境温度：运行时：0~65℃         储存时：-30~80℃
l 相对湿度：至95%，不冷凝
l 电源电压：220VAC/50Hz±10%
l 外形尺寸：240×190mm
l  安装方式：挂壁式
l 安装孔位置尺寸：275（长）×170（宽）单位mm（孔径φ5mm）

前面板功能示意图

通道Ⅰ显示框：在运行状态下，显示通道Ⅰ振动值；在参数设置状态下，显示参数标志；
通道Ⅱ显示框：在运行状态下，显示通道Ⅱ振动值；在参数设置状态下，显示参数标志对应的参数值；
报警指示灯：当测量值超过报警设定范围时，该报警指示灯亮；
SET键：长按该键5秒进入参数设置状态；在参数设置状态下，按该键进入参数编辑状态，在编辑完参数后，按该键确定修改好的参数。设置完参数后，再长按5秒，返回工作状态并保存已设置的参数；
+ 键：在参数查看状态下，按此键，可查看下一参数；在参数编辑状态下，可对要编辑的参数加1，数字范围为0~9；
- 键：在参数设置状态下，按此键，可查看上一参数；在参数编辑状态下，可对要编辑的参数减1，数字范围为0~9；
（◄）光标左移键：在参数编辑状态下，移动要设置的参数位数，如从个位数到百位数；

参数设置与操作

本仪表出厂前均已调试结束，用户可直接使用，如需查看仪表出厂参数或进行修改，则可进行以下操作。
通电后，仪表处于运行状态下，面板显示各通道位移量。
本仪表各种参数均由面板的“参数设置、+、-、←”设置。各个参数均有相应的标志表示。设置次序和步骤如下：

参数标志	参数说明	设置范围
E1–	通道Ⅰ报警Ⅰ	0~999
P1–	通道Ⅰ报警Ⅱ	0~999
L1–	通道Ⅰ量程	0~999
E2–	通道Ⅱ报警Ⅰ	0~999
P2–	通道Ⅱ报警Ⅱ	0~999
L2–	通道Ⅱ量程	0~999
EE-	报警延时	0~60

注：在参数设置状态下，通道Ⅰ显示框中显示参数标志，通道Ⅱ显示框中显示对应的参数值。
   按“SET”键约5秒，进入参数设置状态，面板通道Ⅰ显示框中显示“E1–”，通道Ⅱ显示框中显示出厂通道Ⅰ报警Ⅰ值“06.3”。按“确认”键，进入参数编辑状态，此时低位数字闪烁，通过“+”、“-”键来将此位数字加1或减1，数字范围为0-9；按“←”键，前一位数字闪烁，可通过“+”键来修改此位数字；以此类推，通过按“←”键选定要修改第几位数字，再通过“+”、“-”键来修改此位数字，按“SET”键该参数编辑完成。按“+”键可继续对下一个参数进行设定。或按住“SET”键约5秒，返回正常工作状态。

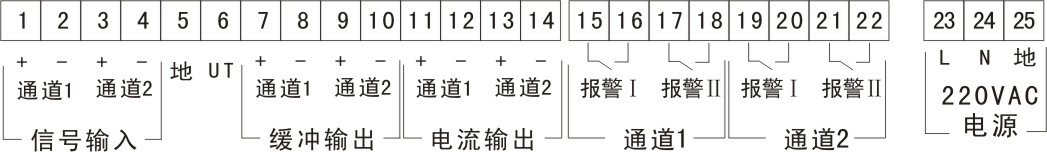

端子板接线示意图及传感器的安装

振动速度传感器为2芯屏蔽线，接到信号输入端，2芯线不分正负，屏蔽单端接地。
调试说明
  仪表在出厂前已校验合格，用户可直接使用。

安装方式

监控仪安装在集控室，安装时将监控仪从集控室正面插入，然后从后面装上左右安装支架（厂家配套提供），紧固螺钉即可。再按要求在监控仪的背面端子板接入各输入输出导线。
挂壁式监控仪器安装在现场的墙壁上，或者集控式墙上，根据监控器后面的安装孔在墙上打眼固定就可以了。
